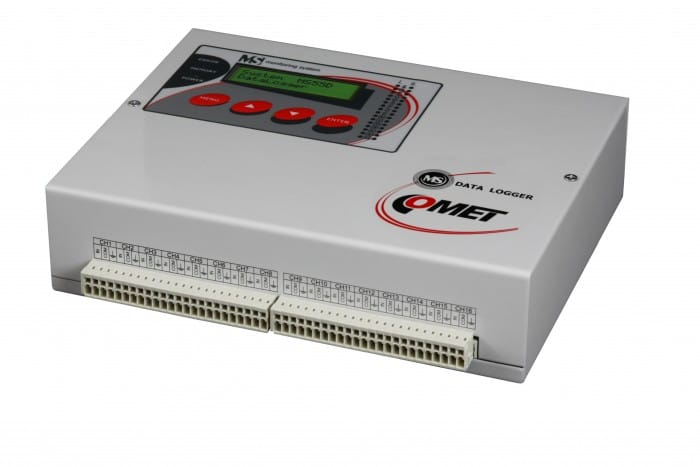

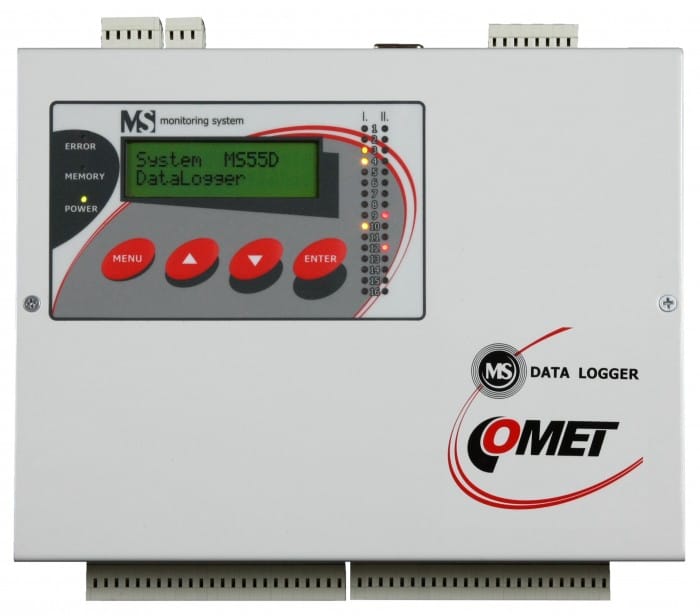

Rejestrator MS55D

Kompletne rozwiązanie monitoringu temperatury, wilgotności i innych wielkości.

Rejestratory są przeznaczone do pomiaru, rejestracji, porównywania i dalszego przetwarzania wejściowych sygnałów elektrycznych, które są stosunko wolnozmienne (> 1s). W połączeniu z odpowiednimi czujnikami i przetwornikami nadają się do monitoringu wielkości fizycznych.

Urządzenie posiada certyfikat kalibracji z deklarowaną spójnością wzorców w oparciu o wymagania normy EN ISO / IEC 17025. Arkusz kalibracji zawsze dotyczy zainstalowanych modułów.
Jeśli jest określona żądana konfiguracja wejść, certyfikat kalibracji określa dokładność wejść stosownie do wymaganej konfiguracji - po jednym zakresie dla każdego z 16 wejść.

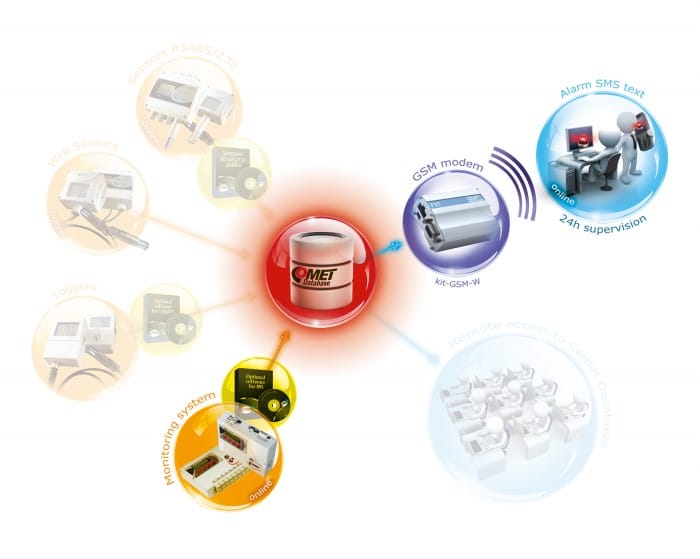

Przetwaraznie i analiza danych pomiarowych (z interfejsem ethernet):

Online w chmurze COMET
Za pomocą oprogramowania Comet database

kod

MS55D
Gwarancja

3 lata

Na życzenie

Send request

Dane techniczne

Wielkość mierzona

Temperatura

Wilgotność względna

Wielkości wyliczane (punkt rosy…)

Prąd

Napięcie

Sygnały dwustanowe

Impulsy

Częstotliwość

Rezystancja

Rejestracja zdarzeń

Całkowita pojemność pamięci 2MB (do 480 000 pomiarów)

Typ pamięci wewnętrzna SRAM, podtrzymywana baterią litową

Tryby rejestracji nieciągły - rejestracja zatrzymuje się po zapełnieniu pamięci
ciągły - po zapełnieniu pamięci najstarsze dane są zastępowane najnowszymi

Interwał rejestracji ustalany indywidualnie dla każdego kanału od 1s do 24h

Zegar czasu rzeczywistego rok, rok przestępny, miesiąc, dzień, godzina, minuta, sekunda, podtrzymywany baterią litową

Mierzone wielkości wejściowe (1 do 16 wejść) zdefiniowane dla każdego kanału przez zainstalowany moduł wejściowy (patrz tabela) zgodnie z wymaganiami użytkownika

Rozdzielczość konwertera A/C (kanały analogowe) 16 bitów, czas przetwarzania ok.60ms/kanał

Prędkość komunikacji 9600, 19200, 57600, 115200 Bd, 230400* Bd (* dostępna dla USB, Ethernet)

Zasilanie 9 do 30Vdc, zalecane 24Vdc

Zakres temperatury pracy 0 do +50°C

Wymiary wraz ze złączami 215 x 225 x 60 mm

Stopień ochrony IP20

Masa około 800 g

Gwarancja 3 lata

Parametry wejść

Pliki do pobrania

Własności

Urządzenie umożliwia:

pomiar i przetwarzanie 1 do 16 sygnałów wejściowych
autonomiczną rejestrację czasową mierzonych wielkości
sygnalizację stanów alarmowych
wykonywanie innych działań opartych na stanach alarmowych (sygnalizacja akustyczna, wizualna, sterowanie przekaźnikami wyjściowymi, wysyłanie powiadomień SMS, sterowanie dialerem telefonicznym, wysyłanie powiadomieńza pomocą kilku protokołów przez interfejs ethernet, itd.)
monitoring online mierzonych wielkości i stanów
niezależne ustawianie histerezy, opóźnienia (oddzielnie dla każdego kanału)
ustawianie do czterech warunków alarmowych (oddzielnie dla każego kanału)

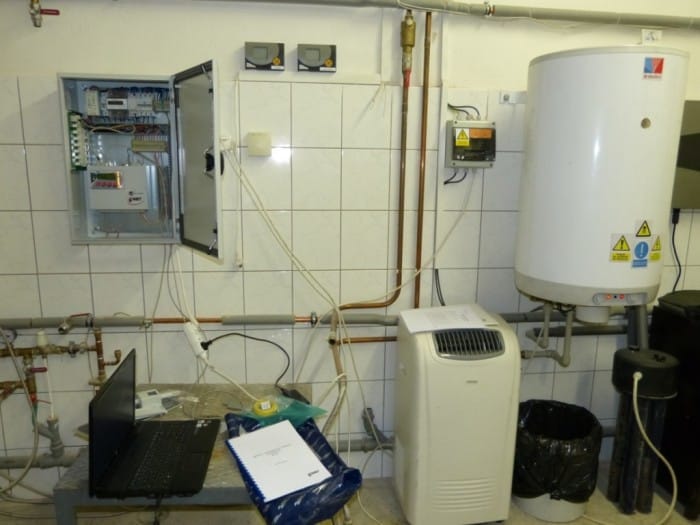

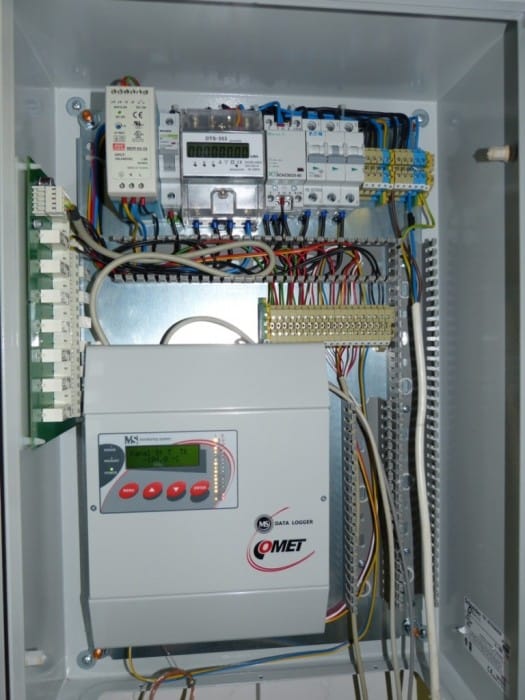

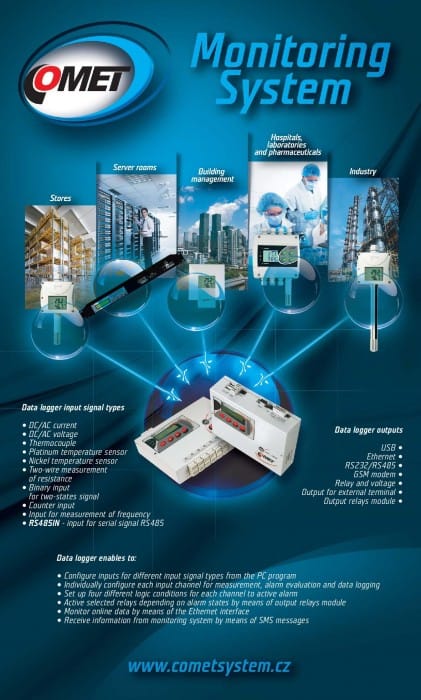

Zastosowania:

Zarządzanie budynkami - nasze przyrządy mierzące temperaturę, wilgotność, ciśnienie atmosferyczne, i stężenie CO2 są integralną częścią tych wiodących rozwiązań przemysłowych.

Centra danych, serwerownie - monitoring temperatury i wilgotności, w centrach danych, szafach RACK, włączając zalanie, otwarcie/zaknięcie drzwi (okien), detekcję ruchu, dym. Monitornig SNMP, zdalne powiadamianie o alarmach przez -email i syslog.

Aplikacja - służba zdrowia, farmacja, laboratoria

Rejestracja temperatury, stęzenia dwutlenku węgla (CO₂) i innych krytycznych paramerów w kontekście przepisów GLP lub GMP.

Przemysł i produkcja - monitoring temperatury i wilgotności w przemyśle spożywczym, farmaceutycznym, lotniczym, itd.

Przemysł spożywczy - monitoring krytycznych procesów zgodnie ze standardem HACCP z możliwością powiadamiania o nieprzewidzianych zdarzeniach mogących doprowadzić do degradacji towarów.

Rejestracja i śledzenie procesów, rejestracja róznych parametrów.

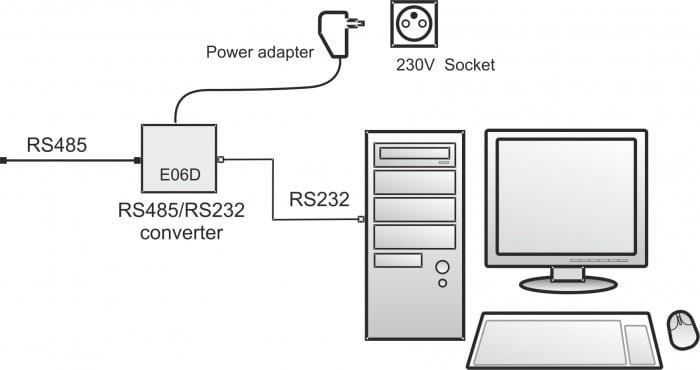

Wspólne opcje komunikacyjne:

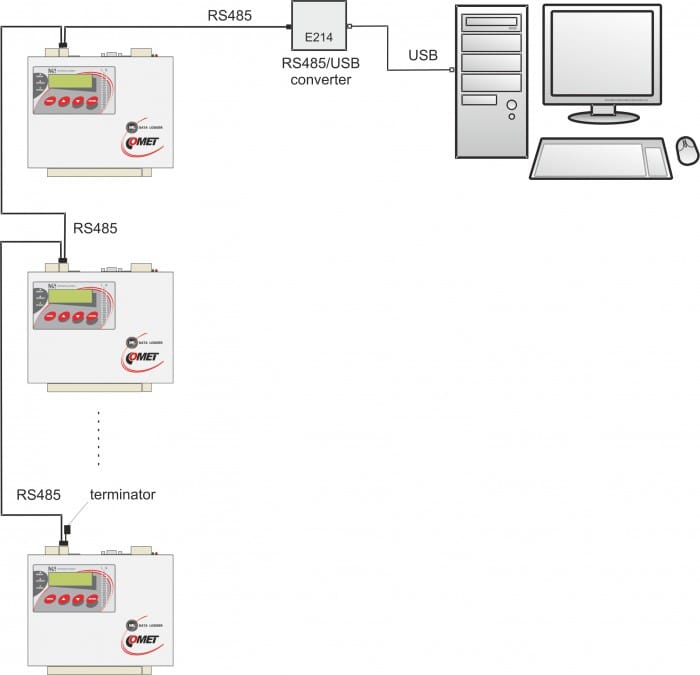

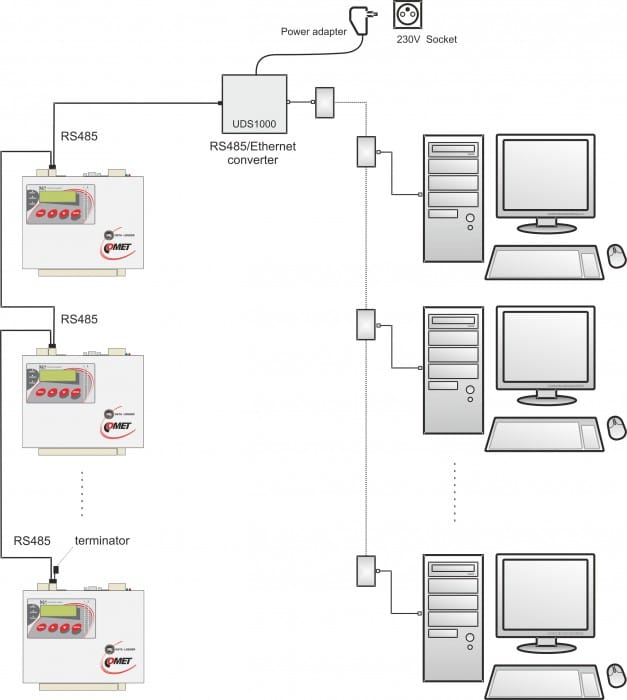

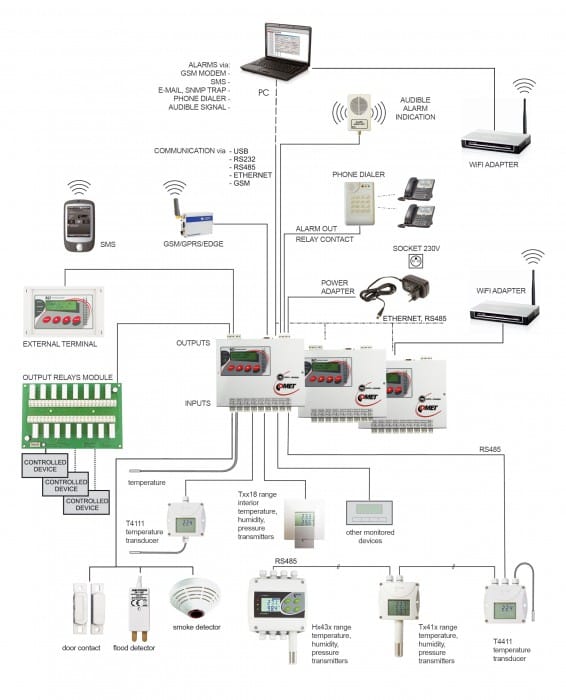

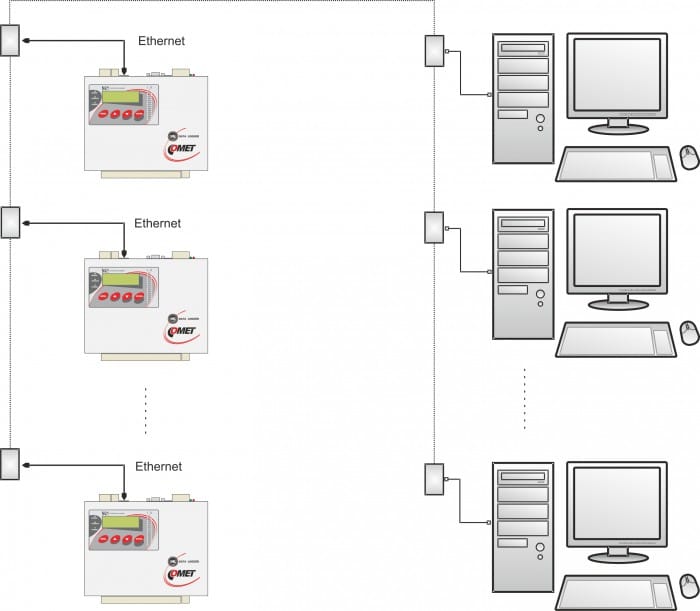

Systemy monitoringu MS mogą być skonfigurowane dla niemal dowolnego zastosowania pomiarowego. Czujniki mogą być podłączone kablowo w topologii gwiazdy lub magistrali. Możliwa jest też ich kombinacja. System monitoringu MS odznacza się szeroką gamą interfejsów komunikacyjnych takich jak RS232, RS485, USB, ethernet, modem GSM lub GPRS. Dzięki routerom Wi-Fi można podłączyć bezprzewodowo kilka systemów MS do sieci.

Parametry wejść MS55D

Użytkownik może wybrać moduły sprzętowe, ktore mają być zabudowane w systemie monitoringu MS. Modułowa konstrukcja daje swobodę rozpoczęcia od kilku modułów i późniejszej rozbudowy systemu. Wejścia oznakowane gwiazdką (*) mogą być wykonane z izolacją galwaniczną.

Mierzona wielkość		Typ modułu	Zakres	Dokładność	Uwagi
prąd	DC	A0	4 do 20mA	±0.1% FS	ze źródłem zasilania ok. 21V dla przetworników dwuprzewodowych (np. przetworników wilgotności i temperatury COMET)
					tylko bez izolacji galwanicznej
		A1*	4 do 20mA		pasywny pomiar prądu, Rin = 14 Ohm
		B0*	0 do 20mA		rezystancja wejściowa Rin = 0.04 Ohm
		B1*	0 do 1A		rezystancja wejściowa Rvst = 0,04 Ohm
		B2*	0 do 5A
	AC	C0	0 do 20mA	±1% FS	izolacja galwaniczna, sygnał sinusoidalny 50 Hz, rezystancja wejściowa Rin 0.04 do 14 Ohms zależnie od typu
		C1	0 do 1A	±1% FS
		C2	0 do 5A
napięcie	DC	D0*	0 do 100mV	±0.1% FS	rezystancja wejściowa Rin 900 kOhm do 10 Mohm zależnie od typu
		D1*	0 do 1V
		D2*	0 do 10V
		D4*	0 do 75V
		D5*	-10V do +10V	±0.1% FS (± 20 mV)
	AC	E0	0 do 100mV	±1% FS	tylko z izolacją galwaniczną, sygnał sinusoidalny 50 Hz, rezystancja wejściowa Rin 700 KOhm do 10 Mohm zależnie od typu
		E1	0 do 1V
		E2	0 do 10V
		E4	0 do 50V
rezystancja		F*	musi być określony	±0.1% FS	podłączenie dwuprzewodowe
sondy temperatury Pt i Ni	Ni1000	J*	-50°C do +250°C	±0.2°C (-50°C to 100°C)	Ni1000/6180 ppm, podłączenie dwuprzewodowe
				±0.2% MH (100°C to 250°C)	prąd pomiarowy ok. 0.25 mA, ciągły
	Pt100	K*	-140°C do +600°C	±0.2°C (-140°C to+100°C)	Pt100/3850 ppm, podłączenie dwuprzewodowe
				±0.2% MH (+100°C to +600°C)	prąd pomiarowy ok. 2 mA, ciągły
	Pt1000	K1*	-140°C do +600°C	±0.2°C (-140°C to +100°C)	Pt100/3850 ppm, podłączenie dwuprzewodowe
				±0.2% MH (+100 to +600°C)	prąd pomiarowy ok. 0.2 mA, ciągły
	Pt1000	K3	-10°C do +50°C	±0.06°C	Pt100/3850 ppm, podłączenie dwuprzewodowe
					prąd pomiarowy ok. 0.2 mA, ciągły
termopary	K (NiCr-Ni)	N*	-70°C do +1300°C	±0.3% MH + 1.5°C	linearyzacja, kompensacja zimnych końców, rejestrator musi się znajdować w zalecanej pozycji roboczej
	T (Cu-CuNi)	T*	-200°C do +400°C
	J (Fe-Co)	O*	-200°C do 750°C
	S (Pt10%Rh-Pt)	P*	0°C do 1700°C	±0.3% MH +1.5°C(200°C to 1700°C)
	B (Pt30%Rh-Pt)	Q*	100°C do 1800°C	±0.3% MH+1.0°C (300°C to 1800°C)	linearyzacja, bez kompensacji zimnych końców
sygnał binarny	styki bezpotencjałowe	S*	sygnał binarny		maksymalna rezystancja zwartych styków 1000 Ohm
					minimalny czas trwania sygnału 200 ms
	napięcie, izolacja galwaniczna	S1	sygnał binarny		poziom sygnału dla stanu "H" wynosi 3 V do 30 Vdc @ 9 mA max
					minimalny czas trwania sygnału 200 ms
					izolacja galwaniczna
licznik impulsów	styki bezpotencjałowe, izolacja galwaniczna	CTU	31 bitów, 5kHz max.		poiom napięcia zmieniający stan licznika wynosi 3 V do 24 Vdc
					podtrzymanie zasilania, filtr likwidujący drgania styków
					izolacja galwaniczna
	styki bezpotencjałowe, otwarty kolektor	CTK	31 bits, 5kHz max.		maksymalna rezystancja zwartych styków wynosi 10kOhm
					minimalna rezystancja rozwartych styków wynosi 25 kOhm
					podtrzymanie zasilania, filtr likwidujący drgania styków
częstotliwość	sygnał napięciowy, izolacja galwaniczna	FU	0 do 5kHz	±(0.2% MH + 1Hz)	poziom sygnału dla stanu "H": 3 V do 24 Vdc @ 7 mA
					minimalny czas trwania sygnału: 30 µs
			rozdzielczość 1Hz		izolacja galwaniczna
	styki bezpotencjałowe, bez izolacji galwanicznej	FK	0 do 5kHz	±(0.2% MH + 1Hz)	maksymalna rezystancja zwartych styków wynosi 10kOhm
					minimalna rezystancja rozwartych styków wynosi 250 kOhm
			rozdzielczość 1Hz		minimalny czas trwania sygnału: 30 µs
RS485	wejście z interfejsem szeregowym RS485	RP	transmisja cyfrowa		obsługa protokołu Modbus RTU i Advantech
					podłączone urządzenia muszą mieć te same ustawienia komunikacyjne
					obsługa do 16 urządzeń
					izolacja galwaniczna, rejestrator może mieć kilka modułów RP

Główne właściwości:

● moduły wejściowe do czujników temperatury Pt i Ni, termopar, termistorów, sygnałów napięciowych, prądowych, dwustanowych, częstotliwości, impulsów, rezystancji oraz z interfejsem RS485

● pamięć o pojemności 500 000 rekordów z automatycznym odczytem przez komputer

● sygnalizacja alarmu za pomocą wbudowanej syreny, e-maili, SMS i wyjścia dwustanowego do sterowania innymi urządzeniami

● oprogramowanie do analizy danych na komputerze

● interfejs komunikacyjny USB, RS232, wyjścia przekaźnikowe, RS485 (Modbus RTU), ETHERNET (Modbus TCP, SOAP, itd.)

Akcesoria opcjonalne

Pt1000TG8/0 - sonda temperatury Pt1000 z kablem
